plnící sada R744 (pro vozy Škoda, VW, Audi s tepelným čerpadlem)

Základní plnicí sada R744 pro vozy Škoda/Audi/VW (platformy MEB) s tepelným čerpadlem

Pomocí této sady můžete doplnit chladivo u těchto typů Škoda Enyaq, Škoda Enyaq Coupé, Škoda Elroq, Audi Q4 e-tron, Audi Q5 e-tron, VW ID.3, ID.4, ID.5, ID.7).

Pomocí této sady provedete následující úkony, pomocí kulového ventilu řídite jednotlivé procesy od vypušení okruhu až po naplnění:

• vypuštění okruhu klimatizace
• vakuaci okruhu klimatizace - pomocí běžné plničky klimatizace připojené na nízkotlaký servisní port manomentru této sady
• naplnění okruhu klimatizace

Pro začátek doporučujeme použít naše naplněné lahve R744.Tepelná čerpadla R744 od VW mají jednotnou náplň chladiva 420 g. Tím se vyhnete poplatkům za pronájem lahví CO2.

Před započetím servisu okruhu R744 se ujistěte, že máte odpovidající diagnostické vybavení pro aktivaci elektro-magnetických ventilů (BOSCH, GUTMANN, VCDS).

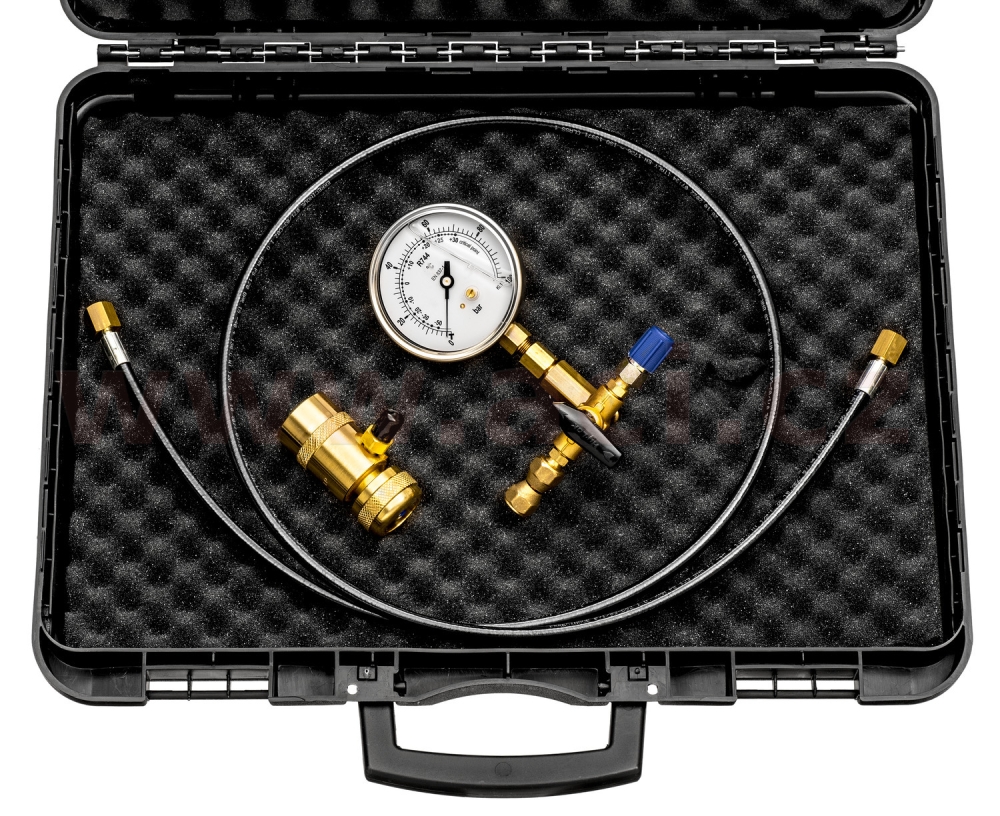

Sada obsahuje tyto komponenty:

• Manometr s ventilem a servisním portem
• Ventil pro připojení láhve, servisní hadice a plničky klimatizace
• Servisní hadice 150 cm
• Rychlospojka R744 pro připojení k LP serisnímu portu

Jak to funguje?

Příprava:

• Přijpojte rychlospojku R744 na servisní LP port vozidla.
• Zkontrolujte tlak v okruhu.
• Před započetím servisu změňte nastavení vozidla v palubím systému. Vypněte možnost ovládání klimatizace přes aplikaci v telefonu zákazníka. Zamezíte tím nechtěnému spuštění klimatizace v průběhu procesu plnění.
• Vypněte klimatizaci.
• Připojte diagnostiku a zapněte režim plnění okruhu klimatizace. Tím aktivujete elektromagnetické ventily a okruh je připraven.

Vypuštění okruhu:

• Připojte nádobku na odloučený starý olej. Chladivo můžete vypustit i bez připojené nádobky.
• Otevřete ventil na plnicí sadě (směrem doleva) a vypusťte obsah okruhu.
• Ventil otevírejte jen velmi pomalu a opatrně! Při rychlém otevření dojde k vytváření suchého ledu a zamrznutí.

Vakuace okruhu:

• Připojte plničku klimatizace (LP rychlospojku R134a) na servisní port manometru.
• Otevřete ventil manometru (špika ventilu směřuje doleva)
• Na plničce spusťte režim vakuace.

Plnění okruhu:

• Po skončení vakuace připojte aplikátor oleje a doplňte potřebné množství do okruhu (šipka ventilu směřuje doleva).
• Připojte láhev R744 na manometr, otevřete ventil láhve a pomalu otevřete ventil na manometru (špika ventilu směřuje doleva).
• Po naplnění okruhu ukončete v diagnostice proces plnění klimatizace. Láhev nechte zatím připojenou.
• Zapněte klimatizaci na plný výkon a nechte všechno chladivo nasát do okruhu. Ručička manometru bude na 0.

Ukončení procesu:

• Zavřete ventil rychlospojky R744
• Zavřete ventil na láhvi R744
• Zavřete ventil na manometru
• Odpojte láhev R744
• Otevřete ventil manometru a vypusťe zbytek chladiva ze servisní hadice.
• Odpojte rychlospojku R744 od servisního portu vozidla.
